金属製造の世界では、熱間静水圧プレス (HIP) と鍛造製造という 2 つの優れた技術が際立っています。鍛造製造のサプライヤーとして、私は各方法の独特の特徴と用途を直接目の当たりにしてきました。このブログでは、熱間静水圧プレスと鍛造製造の違いを詳しく掘り下げ、そのプロセス、利点、制限を明らかにします。
プロセスの概要
熱間静水圧プレス (HIP)
熱間静水圧プレスは、材料を高温と静水圧に同時にかける製造プロセスです。多くの場合、材料は粉末状または事前に成形された部品であり、高圧容器の中に入れられます。次に、容器に不活性ガス (通常はアルゴン) を充填し、圧力を全方向から均一に高めながら特定の温度まで加熱します。このプロセスにより、材料が緻密になり、内部の空隙がなくなり、均質で高品質の製品が得られます。
HIP プロセスは、積載、加熱および加圧、冷却という 3 つの主要な段階に分けることができます。装填段階では、材料は慎重に圧力容器内に配置されます。加熱および加圧段階では、容器を希望の温度（通常は 900℃ ～ 2000℃）まで加熱し、圧力を 100 ～ 300 MPa の範囲のレベルまで高めます。この高温高圧環境により材料粒子が結合し、気孔がなくなり、製品の機械的特性が向上します。最後に、冷却段階では、容器を徐々に室温まで冷却し、圧力を解放します。
鍛造加工
一方、鍛造加工は、圧縮力を使用して金属を成形するプロセスです。これには、金属を可鍛性の状態まで加熱し、ハンマーで叩いたり、プレスしたり、圧延したりして力を加えて、金属を目的の形状に変形させます。鍛造方法には、自由鍛造、密閉型鍛造、圧搾型鍛造などがあります。
自由鍛造では、金属を 2 つの平らな金型または成形された金型の間に置き、力を加えて金属を変形させます。このプロセスは、大型で単純な形状の部品の製造に適しています。型押し鍛造とも呼ばれる密閉型鍛造では、最終製品の形状に一致するキャビティを備えた金型を使用します。金属をキャビティに配置し、金型を閉じて圧力を加えて金属を成形します。このプロセスは、複雑な形状の部品を高精度で製造するのに最適です。
利点と制限事項
熱間静水圧プレスの利点
- 高密度化と均一性: HIP は材料のほぼ完全な密度を達成し、内部空隙を排除し、材料の機械的特性を向上させることができます。すべての方向から加えられる均一な圧力により、均一な微細構造が保証され、その結果、製品全体で一貫した性能が得られます。
- 複雑な形状: HIP を使用すると、従来の製造方法では実現が困難または不可能な複雑な形状のコンポーネントを製造できます。プロセスの粉末ベースの性質により、複雑な形状の作成が可能になります。
- 材質の適合性: HIP は、金属、セラミックス、複合材料などの幅広い材料に適しています。これを使用すると、さまざまな材料を統合し、独自の特性を持つハイブリッド コンポーネントを作成できます。
熱間静水圧プレスの限界
- 高コスト: HIP に必要な機器は高価で、プロセス自体も時間とエネルギーを大量に消費します。このため、HIP は、特に大規模生産の場合、比較的コストのかかる製造方法になります。
- サイズ制限: HIP を使用して製造できるコンポーネントのサイズは、圧力容器のサイズによって制限されます。大型のコンポーネントでは、複数の容器または特別な処理技術が必要になる場合があります。
- 表面仕上げ: HIP で製造された部品の表面仕上げは、他の方法で製造された部品ほど滑らかではない場合があります。望ましい表面品質を達成するには、追加の機械加工または仕上げ操作が必要になる場合があります。
鍛造加工のメリット
- 強度と耐久性：鍛造部品は他の方法で製造された部品と比較して強度と耐久性に優れています。鍛造プロセスは金属の粒子構造を整え、機械的特性と疲労や摩耗に対する耐性を向上させます。
- 費用対効果: 鍛造製造は、大型コンポーネントを製造するためのコスト効率の高い方法です。大量生産能力と比較的少ない材料廃棄物により、多くの業界にとって魅力的な選択肢となっています。
- 表面仕上げ: 鍛造コンポーネントは通常、良好な表面仕上げを備えているため、追加の機械加工や仕上げ作業の必要性が軽減されます。これにより、製造プロセスの時間とコストを節約できます。
鍛造加工の限界
- 形状の複雑さ: 鍛造では幅広い形状を製造できますが、鍛造できる部品の複雑さには制限があります。一部の複雑な形状では、複数回の鍛造操作や追加の機械加工が必要になる場合があります。
- 材料廃棄物: 鍛造では金属を変形させるため、材料の無駄が発生する可能性があります。廃棄物の量は、鍛造プロセスとコンポーネントの設計によって異なります。
- 高額な初期投資：鍛造加工に必要なハンマー、プレス、金型などの設備は高価です。この高額な初期投資は、小規模製造業者にとって障壁となる可能性があります。
アプリケーション
熱間静水圧プレスの応用
- 航空宇宙産業: HIP は、タービンブレード、エンジン部品、構造部品などの高性能部品を製造するために航空宇宙産業で広く使用されています。ほぼ完全な密度を達成し、材料の機械的特性を改善できるため、HIP は重要な航空宇宙用途にとって理想的な選択肢となります。
- 医療産業: 医療業界では、HIP はインプラントや手術器具の製造に使用されています。このプロセスにより、コンポーネントの生体適合性と機械的完全性が確保され、故障のリスクが軽減され、患者の転帰が改善されます。
- 防衛産業: HIP は防衛産業でも、銃器、装甲、ミサイル部品などの軍事機器の部品を製造するために使用されています。 HIP によって製造される高強度および高密度の材料は、これらのコンポーネントの性能と信頼性を向上させることができます。
鍛造加工の応用例

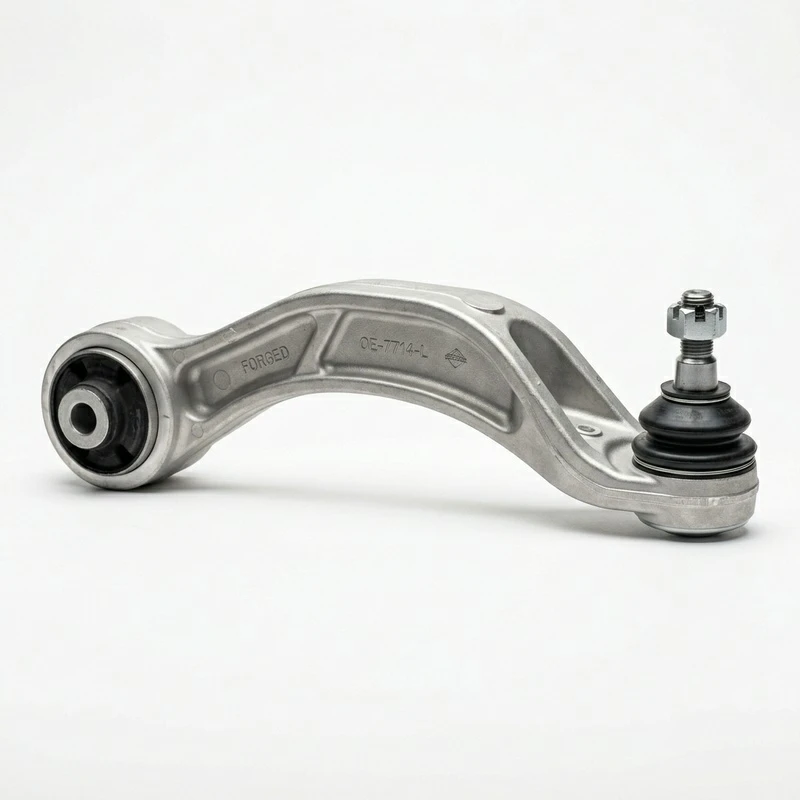

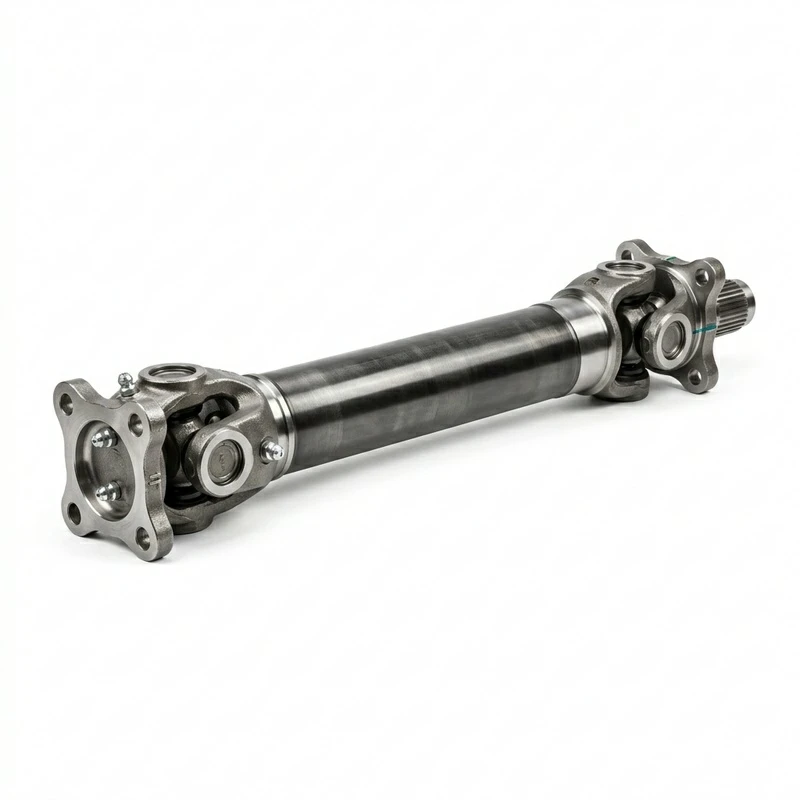

- 自動車産業: 鍛造製造は、自動車業界で次のようなコンポーネントを製造するために広く使用されています。ドライブシャフト U - ジョイント、サスペンションコントロールアーム、クランクシャフト。鍛造部品の強度と耐久性は、車両の安全で信頼性の高い運転に不可欠です。
- 石油およびガス産業: 石油およびガス産業では、鍛造製造は次のようなコンポーネントの製造に使用されます。バルブ鍛造品、フランジ、およびパイプ継手。これらのコンポーネントは高圧、高温、腐食環境に耐える必要があるため、鍛造は理想的な製造方法となります。
- 建設業: 鍛造は、建設業界でもボルト、ナット、アンカーなどの構造コンポーネントを製造するために使用されます。鍛造コンポーネントの高強度と信頼性は、建物やインフラの安全性と安定性にとって非常に重要です。
適切な方法の選択
熱間静水圧プレス加工と鍛造加工のどちらを行うかを決定する場合、いくつかの要素を考慮する必要があります。これらには、コンポーネントの設計、必要な機械的特性、生産量、コストが含まれます。
コンポーネントの形状が複雑で、高密度かつ均質な材料特性が必要な場合は、熱間静水圧プレスがより良い選択となる可能性があります。ただし、部品の形状が比較的単純で、高い強度と耐久性が必要な場合には、鍛造加工の方が適している場合があります。
生産量の観点から見ると、一般に大規模生産には鍛造加工の方がコスト効率が高く、小規模または高価値の生産には熱間静水圧プレスの方が適している可能性があります。
結論
結論として、熱間静水圧プレスと鍛造製造は、それぞれに利点と限界がある 2 つの異なる製造プロセスです。鍛造製造サプライヤーとして、私は各プロジェクトに適切な方法を選択することの重要性を理解しています。自動車、石油・ガス、建設業界向けのコンポーネントが必要な場合でも、私はお客様のニーズを満たす高品質の鍛造製造サービスを提供できます。
当社の鍛造製造能力についてさらに詳しく知りたい場合、または特定のプロジェクトを念頭に置いている場合は、詳細な話し合いのために私に連絡することをお勧めします。私たちは協力してお客様の要件に最適な製造ソリューションを決定し、プロジェクトの成功を保証します。
参考文献
- ASM ハンドブック、ボリューム 14A: 金属加工: 鍛造。 ASMインターナショナル。
- 熱間静水圧プレスの基礎。エルゼビア。
- 金属成形: プロセスと分析。プレンティス・ホール。
